Un joint d'échangeur de chaleur à plaques (PHE) joue un rôle crucial dans la garantie du fonctionnement efficace et fiable des échangeurs de chaleur de plaques et de joints. En tant que fournisseur de joint Phe, je comprends l'importance d'une installation correcte pour maximiser les performances et la durée de vie de ces composants. Dans cet article de blog, je vous guiderai tout au long du processus d'installation correctement d'un joint Phe, couvrant tout, de la préparation aux chèques finaux.
Comprendre les bases des joints PHE
Avant de plonger dans le processus d'installation, il est essentiel d'avoir une compréhension de base des joints PHE. Ces joints sont utilisés pour sceller les lacunes entre les plaques d'un échangeur de chaleur à plaques, empêchant la fuite de liquides et assurant un bon transfert de chaleur. Ils sont généralement fabriqués à partir de matériaux tels que le caoutchouc nitrile, l'EPDM, la viton et d'autres élastomères, chacun offrant différents niveaux de résistance chimique, de tolérance à la température et de propriétés mécaniques.
Il existe différents types de joints PHE, y compris les joints collés, les joints à clipser et les joints enclenchés. La méthode d'installation peut varier en fonction du type de joint et de la conception de l'échangeur de chaleur. Pour plus d'informations sur les échangeurs de chaleur de plaques et de joints, vous pouvez visiter notreÉchangeur de chaleur de plaque et de jointpage.
Préparation de pré-installation
1. Rassemblez les outils et matériaux nécessaires
- Joint: Assurez-vous d'avoir le type et la taille du joint corrects pour votre échangeur de chaleur. Vérifiez les spécifications fournies par le fabricant d'échangeurs de chaleur ou consultez notre équipe d'assistance technique si vous n'êtes pas sûr.
- Produits de nettoyage: Vous aurez besoin d'un chiffon propre et sans peluche, d'un solvant de nettoyage approprié (comme l'alcool isopropylique) et une brosse douce pour nettoyer les surfaces de la plaque.
- Adhésif (si nécessaire): Pour les joints collés, utilisez l'adhésif recommandé fourni par le fabricant de joints. Assurez-vous de suivre les instructions de l'adhésif concernant le mélange, l'application et le temps de durcissement.
- Outils d'installation: Selon le type de joint, vous pouvez avoir besoin d'outils tels qu'un coupe-joint, un rouleau ou une paire de pinces.
2. Inspectez les plaques et les joints
- Assiettes: Examinez les surfaces de la plaque pour tout signe de dommage, tels que les rayures, les bosses ou la corrosion. Nettoyez soigneusement les plaques pour éliminer la saleté, les débris ou le vieux joint. Une surface de plaque propre est essentielle pour une adhésion et un scellage de joint appropriés.
- Joints: Inspectez les joints pour tout défaut, tels que les coupes, les larmes ou les surfaces inégales. Assurez-vous que les joints sont en bon état et exempts de tous les contaminants.
3. Lisez les instructions du fabricant
Familiarisez-vous avec les instructions d'installation fournies par l'échangeur de chaleur et les fabricants de joints. Ces instructions fourniront des détails spécifiques sur le processus d'installation, y compris l'adhésif recommandé, la méthode d'application et le couple de resserrement.
Processus d'installation
1. Appliquer l'adhésif (pour les joints collés)
- Préparer l'adhésif: Si vous utilisez un adhésif à deux composantes, mélangez soigneusement les composants en fonction des instructions du fabricant.
- Appliquer l'adhésif: À l'aide d'une brosse ou d'un rouleau, appliquez une fine couche d'adhésive sur la rainure de joint sur la plaque. Assurez-vous de couvrir toute la surface de la rainure.
- Positionner le joint: Placez soigneusement le joint dans la rainure, en l'alignant avec les ports et les bords de la plaque. Appuyez fermement le joint en place pour assurer un bon contact avec l'adhésif. Utilisez un rouleau ou un outil plat pour appliquer une pression uniforme sur la longueur du joint.
2. Installez des joints clip-on ou snap-in
- Joints clip-on: Pour les joints clip-on, alignez les clips avec les rainures de la plaque. Faites glisser le joint sur la plaque, en vous assurant que les clips s'insèrent solidement dans les rainures.
- Joints en instant: Les joints instantanés sont conçus pour s'adapter directement à la rainure du joint de la plaque. Appuyez soigneusement le joint dans la rainure jusqu'à ce qu'il se glisse en place.
3. Assemblez les plaques
- Empiler les plaques: Une fois les joints installés sur les plaques, empilez les plaques dans le bon ordre, en suivant la conception de l'échangeur de chaleur. Assurez-vous d'aligner les ports et assurez-vous que les joints sont correctement assis entre les plaques.
- Serrer les boulons: À l'aide d'une clé à couple, serrez uniformément les boulons en fonction des valeurs de couple recommandées par le fabricant. La surchauffe des boulons peut endommager les joints et les plaques, tandis que la sous-étanche peut entraîner une fuite.
Chèques post-installation
1. Inspection visuelle
- Alignement du joint: Vérifiez que les joints sont correctement alignés entre les plaques et qu'il n'y a pas de lacunes ou de désalignements.
- Intégrité de joints: Inspectez les joints du joint pour tout signe de dommage ou de scellage incorrect. Recherchez les lacunes ou les zones visibles où le joint peut ne pas être en contact complet avec la plaque.
2. Test de pression
- Effectuer un test de pression: Une fois l'échangeur de chaleur assemblé, effectuez un test de pression pour vérifier les fuites. Augmentez lentement la pression à la pression de fonctionnement de l'échangeur de chaleur et maintenez-la pendant une période spécifiée. Surveillez l'échangeur de chaleur contre tout signe de fuite, tels que des gouttes de liquide ou des changements de pression.
3. Surveillez l'échangeur de chaleur
- Opération initiale: Pendant le fonctionnement initial de l'échangeur de chaleur, surveillez la température, la pression et les débits pour garantir que l'échangeur de chaleur fonctionne correctement. Vérifiez tout signe de fuite ou de comportement anormal.
Dépannage des problèmes d'installation courants
1. Fuite
- Causes possibles: Les fuites peuvent être causées par une mauvaise installation de joints, des joints endommagés ou une sur-étouffement des boulons.
- Solutions: Si des fuites se produisent, inspectez soigneusement les joints et les plaques pour les dommages. Si les joints sont endommagés, remplacez-les par de nouveaux. Si les boulons sont surfacés, desserrez-les légèrement et se repliez-les au couple correct.
2. Dégâts du joint
- Causes possibles: Les lésions du joint peuvent se produire pendant l'installation si les joints sont mal gérés ou si les plaques ne sont pas propres.
- Solutions: Faites des soins supplémentaires lors de la manipulation des joints pour éviter les coupes ou les larmes. Assurez-vous de nettoyer soigneusement les assiettes avant d'installer les joints. Si les joints sont endommagés, remplacez-les par de nouveaux.
Conclusion
L'installation d'un joint PHE correctement est essentiel pour le fonctionnement efficace et fiable des échangeurs de chaleur de plaques et de joints. En suivant les étapes décrites dans cet article de blog et en vous référant aux instructions du fabricant, vous pouvez vous assurer que vos joints sont installés correctement et que votre échangeur de chaleur fonctionne à son meilleur.

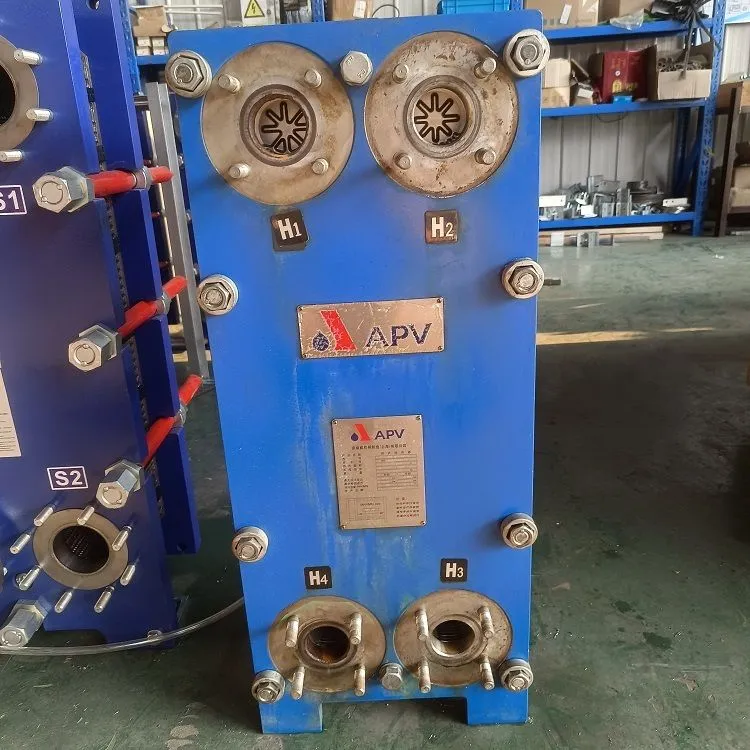

Si vous avez des questions ou si vous avez besoin d'aide supplémentaire pour l'installation de PHE Joint, n'hésitez pas à nous contacter. En tant que fournisseur de joint PHE leader, nous proposons une large gamme de joints de haute qualité, notammentAPV PHEetJoint GEA. Notre équipe d'assistance technique est toujours disponible pour fournir des conseils et des conseils d'experts.
